Summa Flachbettplotter
Summa F-Serie – Wählen Sie Ihre Größe der Vielseitigkeit

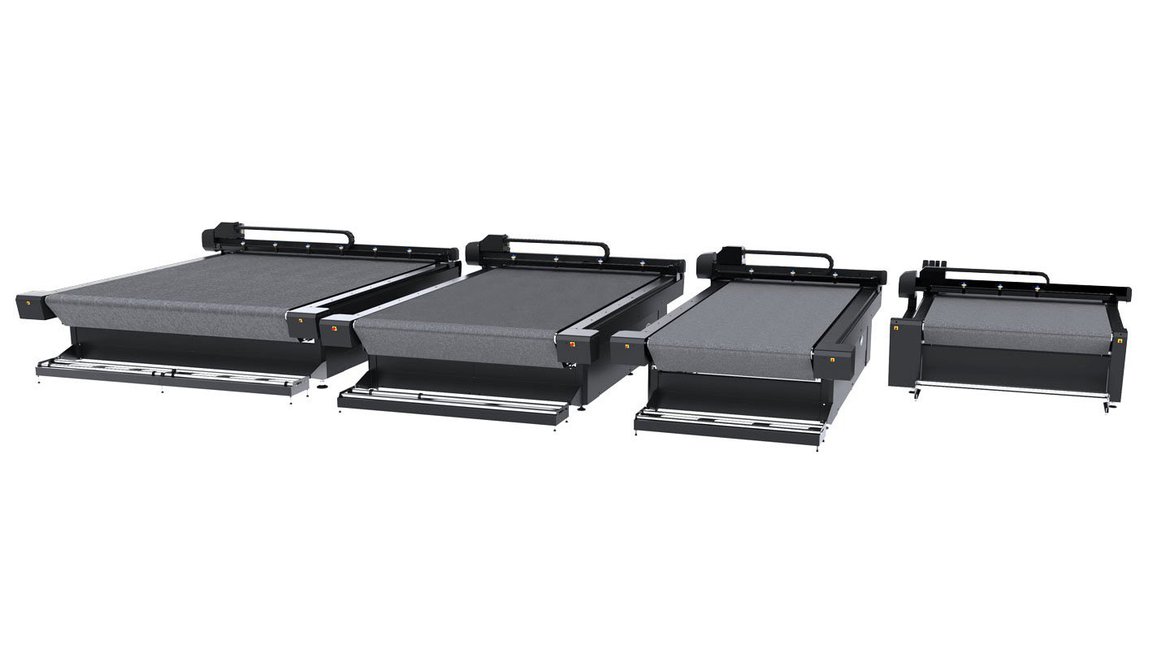

Flachbett-Schneideplotter sind in fünf Modellen erhältlich, von denen jedes Ihre Produktivität erheblich steigern wird.
Summa F1612
Medientransport erweiterbar
für die optimale Durchführung von großen Aufträgen...

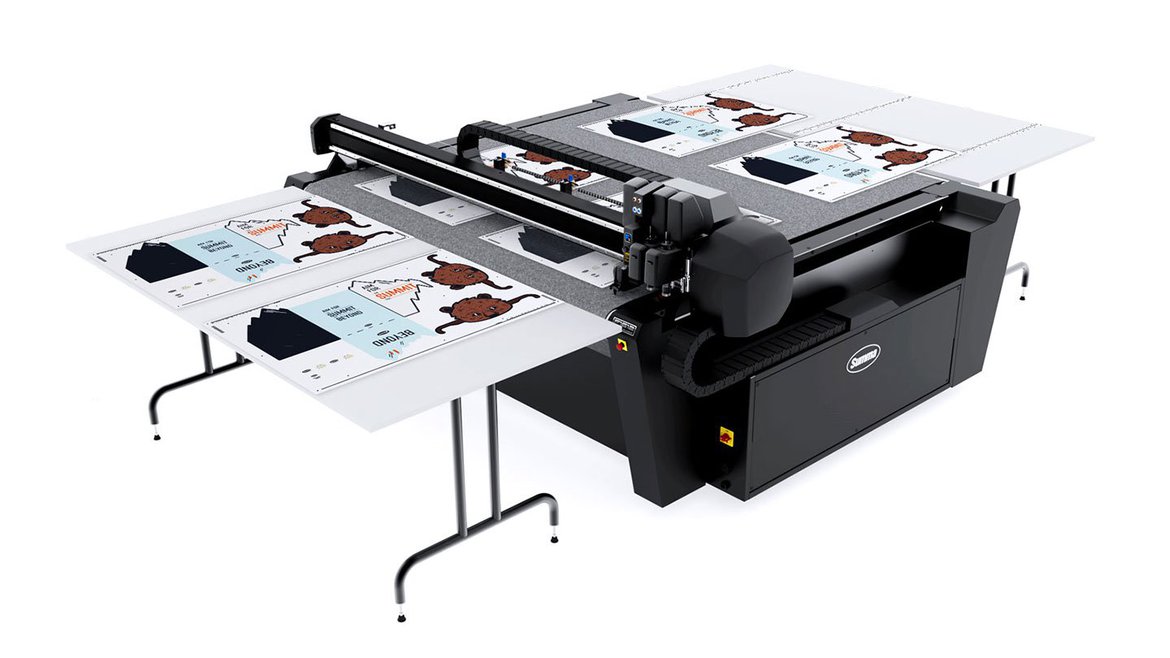

... mittels Extension table
Summa F1612
Medientransport erweiterbar
für die optimale Durchführung von großen Aufträgen...
... mittels Conveyor extension

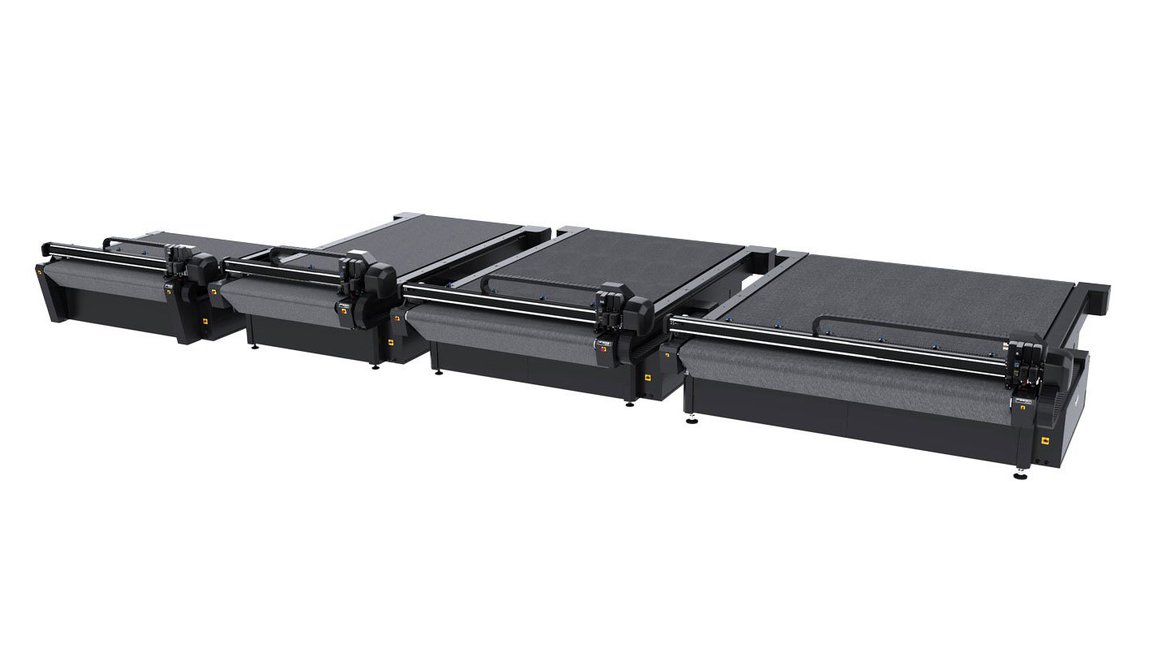

Summa F Serie
Basiseinheit mit Laser und drei Modulen
Summa F Serie
Großer Schneidebereich von bis zu 327 x 320 cm
Summa F Serie

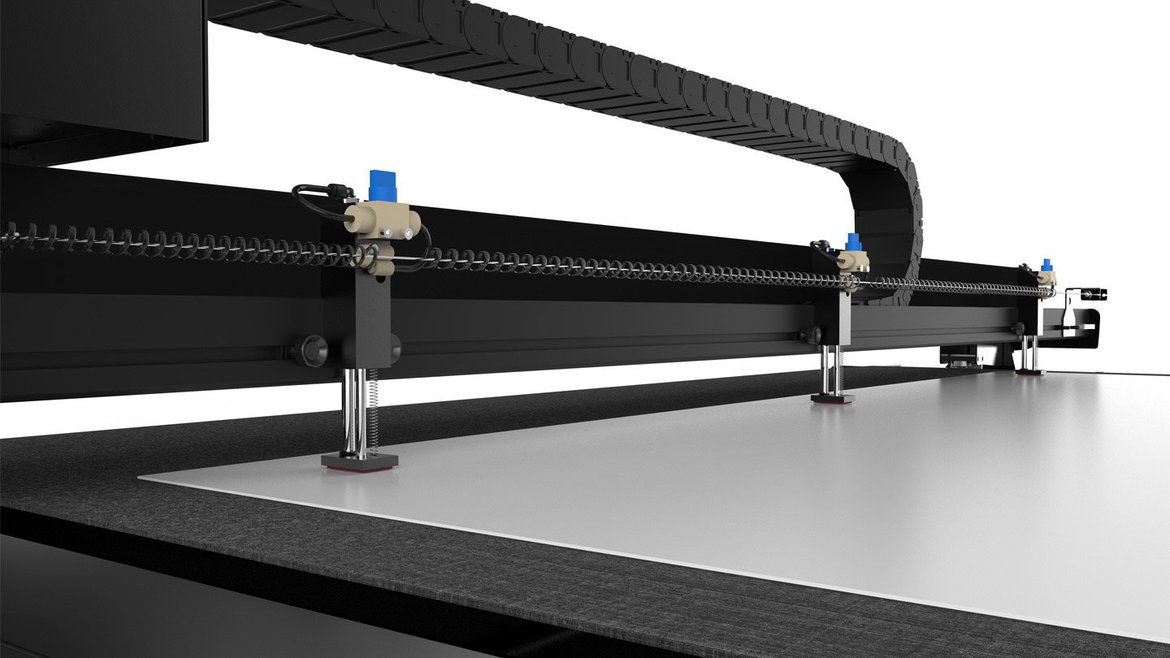

Der Flachbett Schneideplotter von Summa bietet einen modularen Werkzeugträger für bis zu 3 Werkzeugmodule gleichzeitig. Die Materialhandhabung wird durch die Vakuumpumpe kombiniert mit dem Vakuumregler deutlich einfacher, da er das Material an Ort und Stelle hält und mit pneumatischen Klammern vorwärts transportiert wird.
Besonderheiten der Summa F Serie
- Vielseitigkeit durch mulitfunktionalen Werkzeugträger
- Automatisierte Tiefenkontrolle / ADC
- Vakuumtisch bzw. Tandem-Modus
- Twin- und Barcode-Arbeitsablauf
- Summa F Serie + Summa S Class 2 Serie/ Summa S One Serie
- OPOS-Barcode-Funktion (Optical Positioning System)
Multifunktionaler Kopf für die Schneidleistung
|
Der multifunktionale Kopf enthält gleichzeitig bis zu drei Modulen. In der Zentraleinheit ist ein Laserpointer und ein integriertes Kamerasystem zur optischen Erkennung von Passamarken, welches ein schnelles und präzises Konturenschneiden garantiert. |
Leistungsfähiges Tangentialmodul
|
Bietet eine vertikale Kraft von 10 kg und entspricht eine breite Palette von passenden Werkzeugen. Jedes Werkzeug hat eine Barcode-Erkennung die automatische Erkennung und Parametereinstellungen gewährleistet. |
Fortschrittliches Sicherheitssystem
|
Das fortschrittliche Sicherheitssystem, das mit allen Modellen der F Serie geliefert wird, garantiert eine sichere Arbeitsumgebung und entspricht den weltweiten Gesundheits- und Sicherheitsanforderungen. Dank der Platzierung des Systems auf dem oberen Träger kann leicht auf die F Serie zugegriffen werden, was zu einer höheren Produktionseffizienz führt. |
OPOS-Barcode für automatisierte Arbeitsabläufe
|
Der Barcode identifiziert den Auftrag automatisch, um die notwendige Schnittdaten vom Computer zu bekommen. Der Scanvorgang erfolgt durch die eingebaute Kamera der Summa F Serie oder durch einen Handscanner, abhängig vom Arbeitsablauf.
|
Automatisierte Tiefenkontrolle (ADC)
|
Der ADC stellt automatisch die Messertiefe und die Ausrichtung des Werkzeugs ein. Die Spitze des Messers wird genau gemessen und die untere Position des Werkzeugs wird auf Flachbetthöhe eingestellt, um einen fehlerfreien Schnitt zu gewährleisten. Der ADC links und rechts sind in jedem neuen Flachbett-Schneideplotter der F Serie enthalten. |
Förderbandverlängerung um Ausfallzeiten zu minimieren
|
Die optionale Förderbandverlängerung beim F1612 verarbeitet Schnitt-Designs, die viel größer als die tatsächliche Schneidfläche sind. Während die Maschine das nächste Teil schneidet, können die ersten ausgeschnittenen Teile an der verlängerten Vorderseite sicher entfernt werden. |
Beschleunigter Arbeitsablauf mit F-Performance
|
Steigern Sie die Gesamtleistung Ihrer F Serie um fast 40%. Zu den Vorteilen gehören schnellere Auf-, Ab- und Drehbewegungen des Schneidkopfs, was bei Verwendung des Kiss-Cut Werkzeugs am bemerkenswertesten ist. |

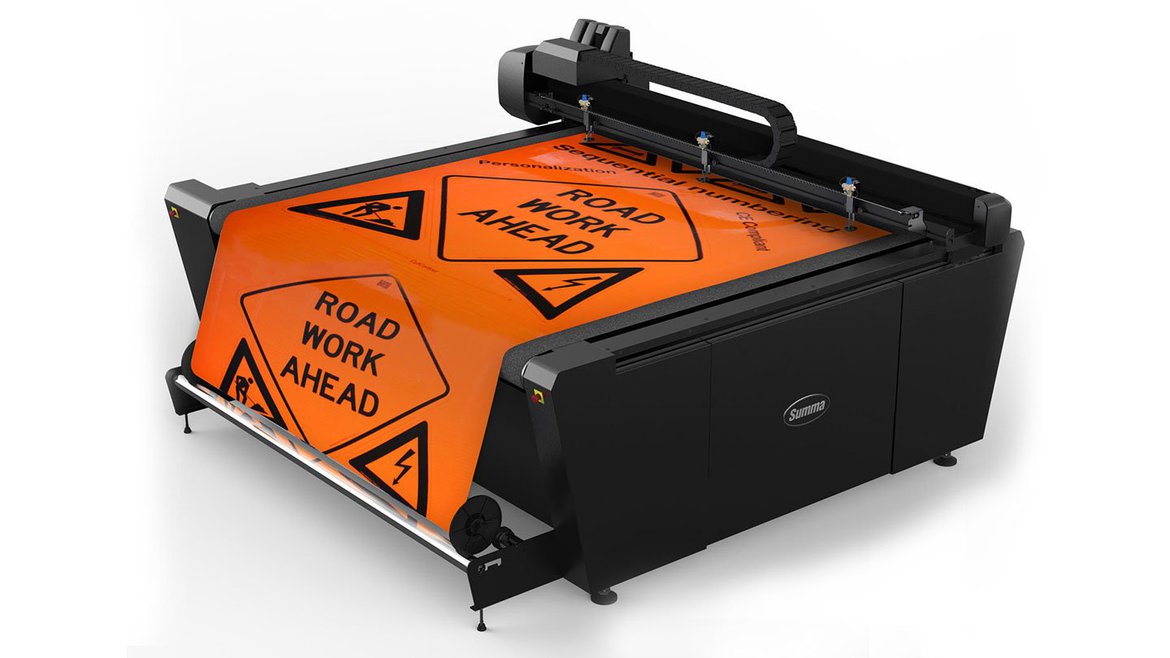

Hochleistungs-Rollunterstützung
|
Die optionale Hochleistungs-Rollunterstützung ermöglicht einen direkten Durchsatz von Druckrollen auf die F1832, F3220 und F3232-Größen. Für die Verarbeitung von schwerem Bannermaterial und leichten bis nicht dehnbaren breiten Textilrollen erleichtert diese Rollenhalterung dem Bediener das Leben erheblich. |
GoProduce Software um perfekt zu Ihrer F Serie zu passen
|
Die Software GoProduce wurde entwickelt, um Aufträge einfach und effizient zu bearbeiten. Die moderne Oberfläche mit verbesserter Navigation ermöglicht es Benutzern, Funktionen so schnell und intuitiv wie möglich zu finden und zu bedienen.
|
|
Modell |
F1612 |
F1432 | F1832 | F3220 | F3232 |
|---|---|---|---|---|---|
|
Medienbreite |
Bis zu 165 cm | Bis zu 142 cm | Bis zu 190 cm | Bis zu 332 cm | Bis zu 332 cm |
|
Schneidebereich |
160 x 120 cm | 136 x 320 cm | 184 x 320 cm | 327 x 210 cm | 327 x 320 cm |
| Schneidegeschwindigkeit | bis zu 1000 mm/s | ||||
|
Abmessungen |
247 x 220 x 110 cm | 230 x 422 x 122 cm | 279 x 422 x 122 cm | 422 x 313 x 122 cm | 422 x 422 x 122 cm |
| Gewicht | 500 kg | 1.500 kg | 1.680 kg | 1.760 kg | 1.974 kg |
| Schnittstelle | USB-Verbindung – direkte Verbindung zu Computer nicht Länger als 3 m (+ 0,5 m) | ||||
| Stromverbrauch |
Standard: 3 x 400 V + N, 50 Hz, max. 20 A oder: 3 x 208 V + N, 60 Hz, max. 30 A oder: 3 x 230 V, 50 Hz, max. 30 A |
||||
|
Lieferumfang Standardlösung für alle Geräte |
|---|
| F Serie Flachbett-Schneideplotter |
| Conveyor System mit pneumatischen Mediaklammern und Rollenabwickelsystem |
| Sicherheitspaket |
| Kamerasystem |
| Axis Control Software |
| Schleppmessermodul |
| ADC links & rechts |
| Summa GoProduce Software |
|
Optionales Maschinenzubehör |
Art-Nr. | Beschreibung |
|---|---|---|
| Aufwickelvorrichtug | SU5009122 | für F1612 – auf Anfrage |

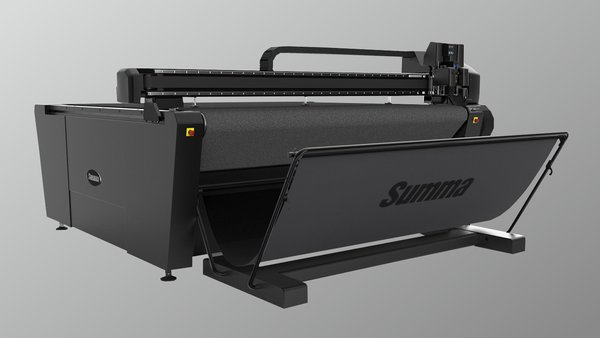

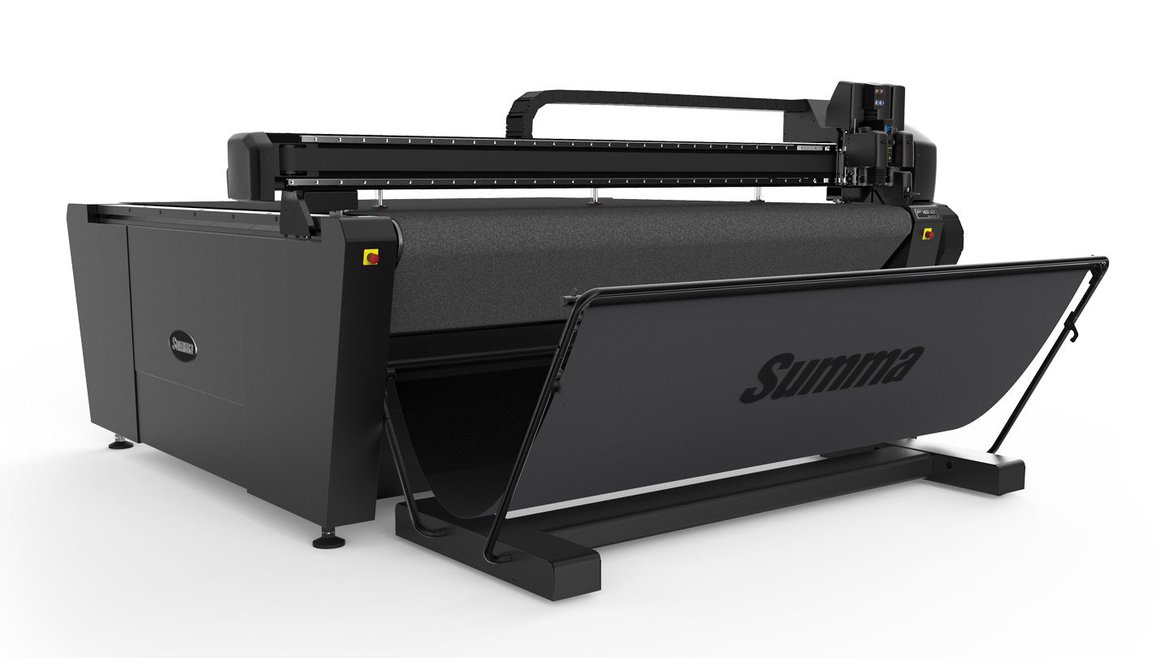

| Auffangkorb | SU5009120 | für F1612 – auf Anfrage |
Module, Messer und Werkzeuge für Ihren Summa F Flachbettschneideplotter ➔ Webshop
|
Eine detailierte Übersicht und Erklärung zu den jeweiligen Modulen sowie Werkzeugen, erhalten Sie hier als PDF-Download.
|
Summa F1612, empf. Hersteller-VK-Preis € 55.900,–
Summa F1432, empf. Hersteller-VK-Preis € 83.490,–
Summa F1832, empf. Hersteller-VK-Preis € 97.990,–
Summa F3220, empf. Hersteller-VK-Preis € 99.990,–
Summa F3232, empf. Hersteller-VK-Preis € 114.990,–
exkl. 20% USt ab Alphaset Wien
